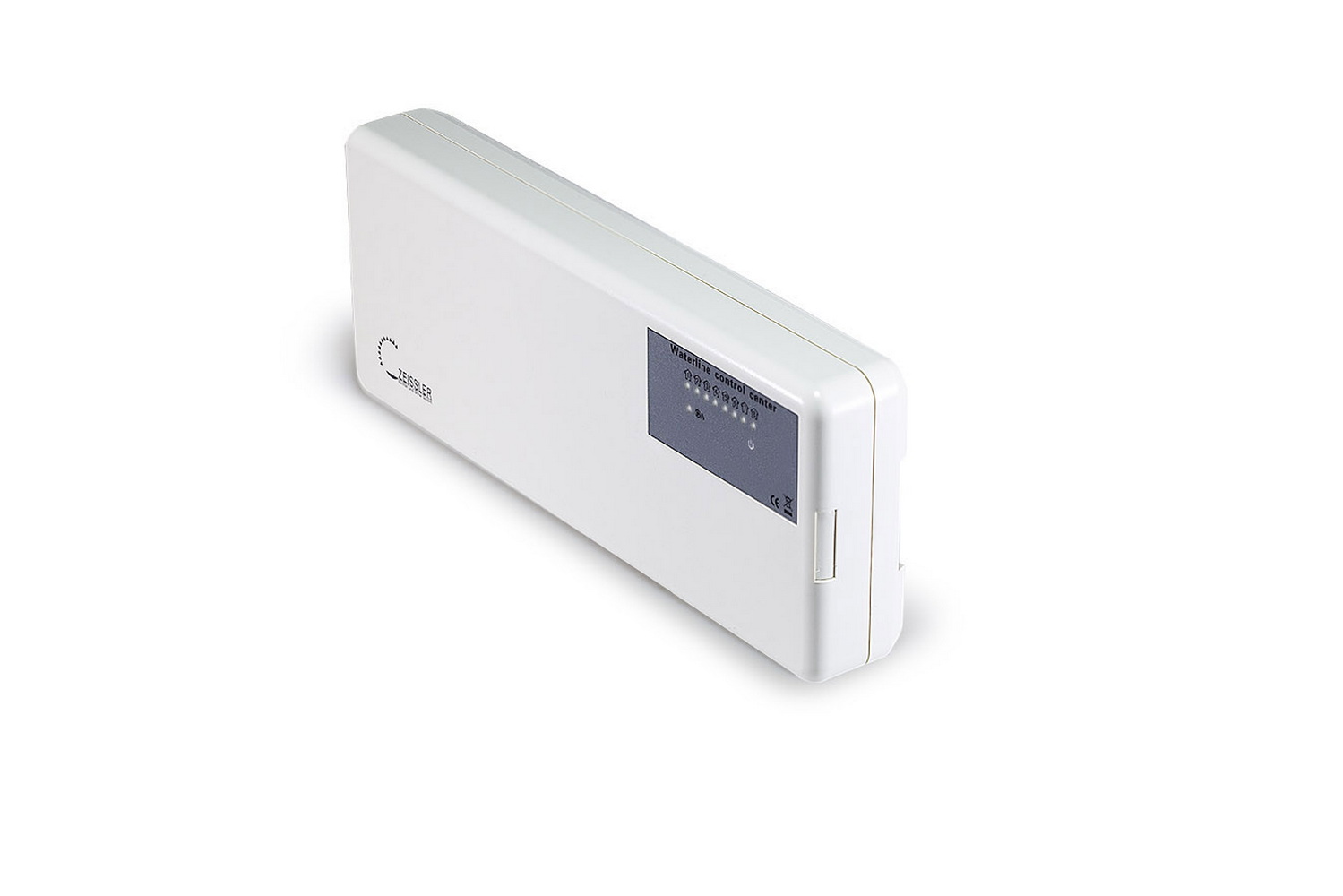

Зональный коммуникатор TIM на 8 каналов 220В ZC8.1.220LED2
- Previous
- Next
Артикул:
ZC8.1.220LED2
Характеристики
Бренд
TIM
Производитель
TIM
1 850 ₽/шт
Много
-
+
В корзину
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

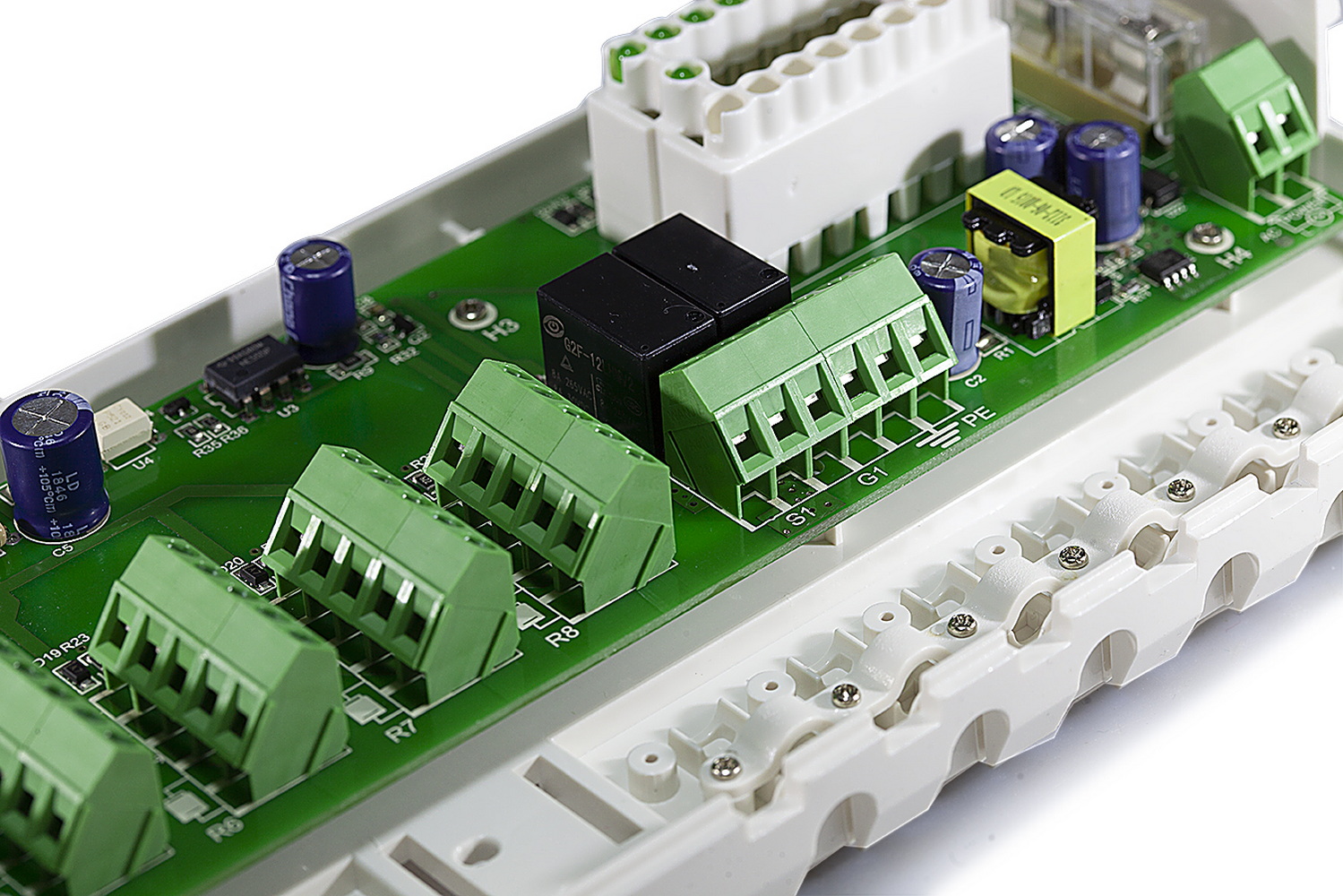

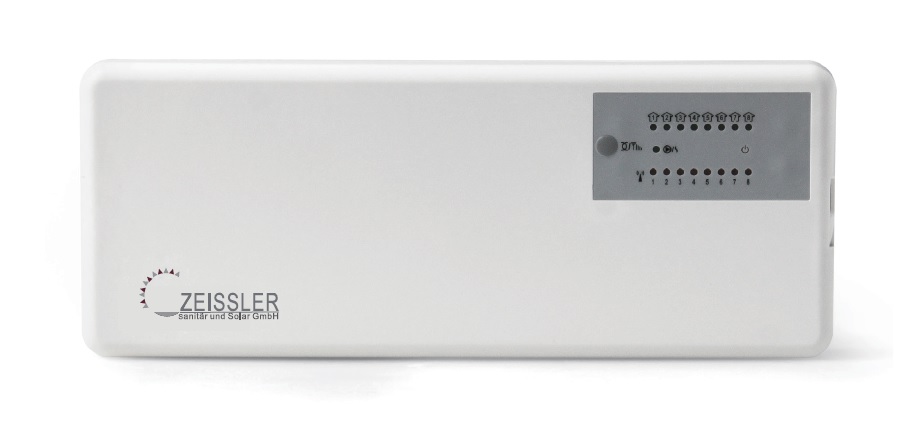

Зональный коммуникатор на 8 каналов ZEISSLER ZC8.1.220LED2 представляет собой проводной коммутационный блок, который предназначен для управления исполнительными механизмами в системе отопления на основании информации от терморегуляторов.
Принцип действия
Термостаты подают сигналы (включить нагрев/отключить нагрев) на основании показаний своих датчиков температуры в контрольный центр, который в свою очередь подключает через реле своих потребителей. Могут использоваться любые проводные термостаты на 220 вольт.
Характеристики
Контакты реле — до 250В и 10А;
Питание — 220В;
Окружающая среда — -20...+60oС;
Каналов — 8.
Краткое описание
Коммуникатор упрощает схему управления исполнительными механизмами за счет организации единой точки коммутации. Кроме того, он позволяет объединять термостаты и приводы в группы (приводы группы включаются по сигналу одного терморегулятора). Дополнительно, коммуникатор имеет выход для управления циркуляционным насосом и при отсутствии потребности насос переводится вы отключенное состояние.

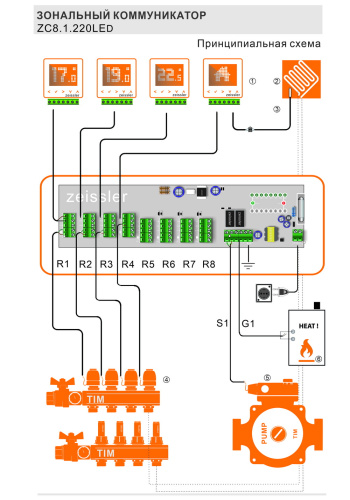

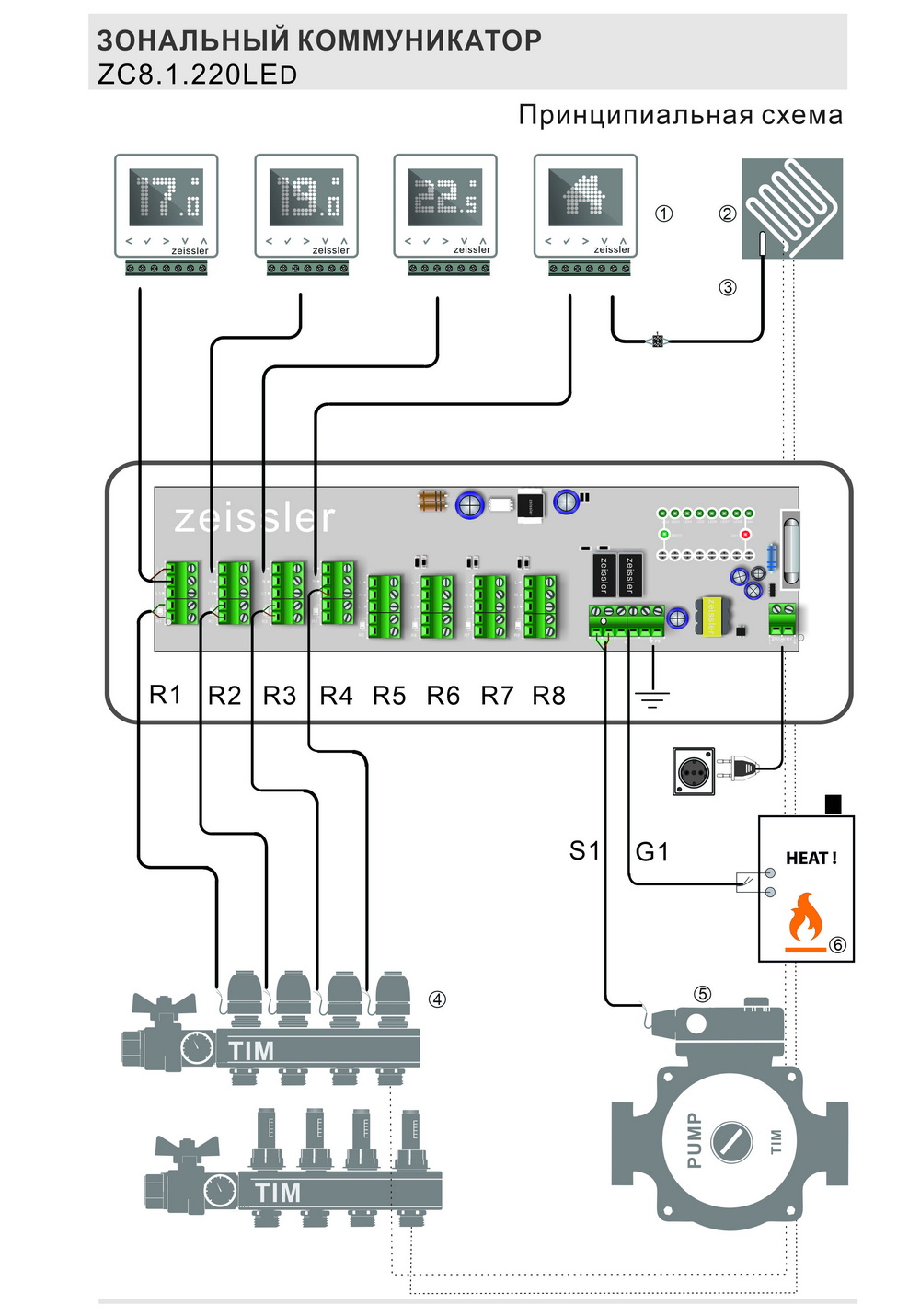

Пример схемы подключения можно увидеть на схеме:
Под номерами:
Комнатные термостаты;
Котел;
Приводы;
Управляющий центр;
Смесительный клапан.
Принцип действия
Термостаты подают сигналы (включить нагрев/отключить нагрев) на основании показаний своих датчиков температуры в контрольный центр, который в свою очередь подключает через реле своих потребителей. Могут использоваться любые проводные термостаты на 220 вольт.
Характеристики
Контакты реле — до 250В и 10А;
Питание — 220В;
Окружающая среда — -20...+60oС;
Каналов — 8.
Краткое описание
Коммуникатор упрощает схему управления исполнительными механизмами за счет организации единой точки коммутации. Кроме того, он позволяет объединять термостаты и приводы в группы (приводы группы включаются по сигналу одного терморегулятора). Дополнительно, коммуникатор имеет выход для управления циркуляционным насосом и при отсутствии потребности насос переводится вы отключенное состояние.

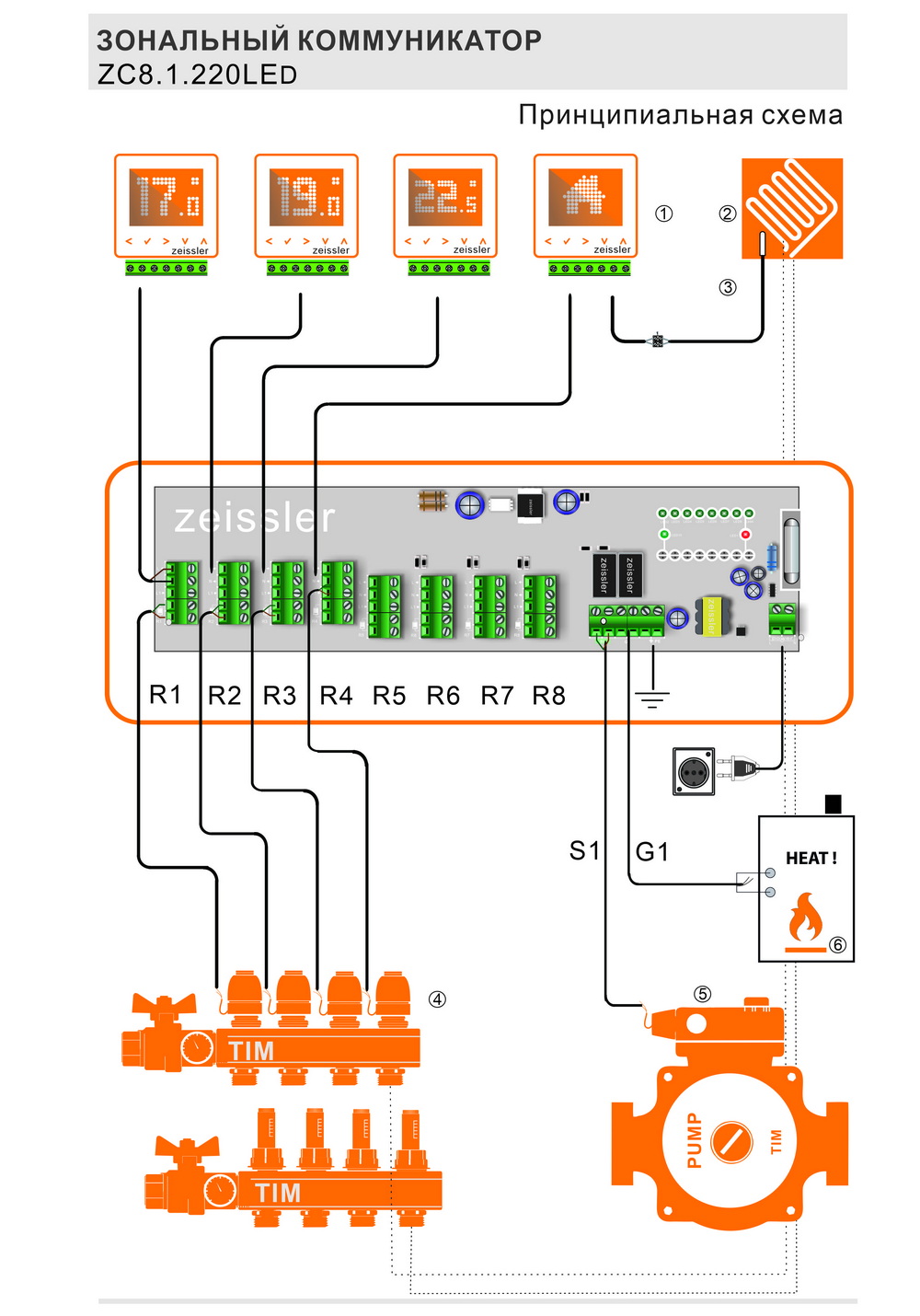

Пример схемы подключения можно увидеть на схеме:
Под номерами:
Комнатные термостаты;
Котел;
Приводы;
Управляющий центр;
Смесительный клапан.
