Термоголовка TIM с выносным проточным сенсором ТСГ ВПС-01 (20-60°C) M30х1.5 3/4 EK
Описание
Термостатическая головка с выносным проточным сенсором
1. Назначение и область применения
Основное назначение - управление системами отопления «Тёплый пол».Термостатическая головка является непрерывным регулятором пропорционального действия. Выполняет автоматическое корректирование расхода жидкости через регулирующий клапан, обеспечивая поддержание её температуры, заданной пользователем. Термоголовка ТСГ ВПС-01 не требует какого-либо источника энергии. Устройство может использоваться в системах с рабочей жидкостью, не разрушающей материалы изделия, с которыми она контактирует.
2. Устройство.

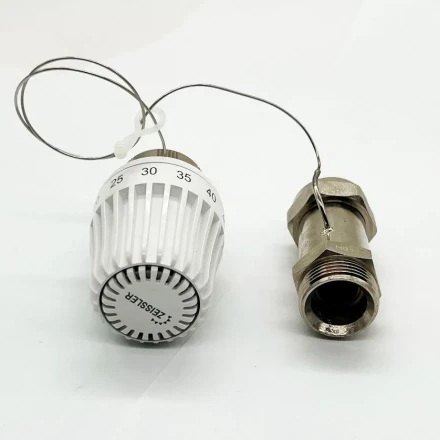

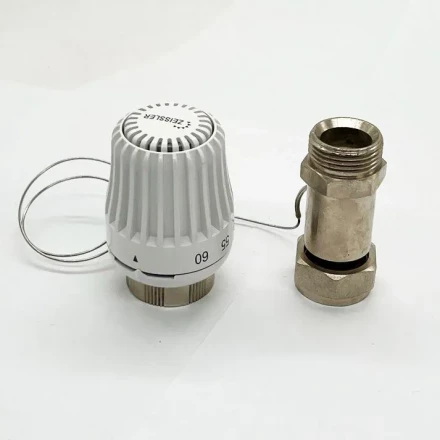

ТермоСтатическая Головка с Выносным Проточным Сенсором (ТСГВПС-01) состоит из двух частей: термоголовки и выносного датчика, устанавливаемых раздельно и соединенных между собой капиллярной трубкой. ТСГ ВПС-01 работает в качестве терморегулятора в комплекте с регулирующими клапанами или с коллекторами со встроенными клапанами-регуляторами. Термоголовка устанавливается на клапан нажимного действия, с резьбой М30х1,5 для крепления термостатических головок. Выносной проточный сенсор монтируется посредством соединений типа «Евроконус» в месте, где необходимо контролировать температуру рабочей среды. Необходимая температура устанавливается на термоголовке, поворотом регулятора до совмещения нужного значения шкалы с указателем.
3. Конструкция и применяемые материалы
ТСГ ВПС Конструкция и применяемые материалы Основным контрольно-исполнительным механизмом ТСГ ВПС-01 является герметичный термоэлемент, состоящий из выносного проточного датчика и сильфона, соединённых между собой капиллярной трубкой. Межкорпусная полость сенсора, сильфон и капиллярная трубка заполнены терможидкостью, с высоким коэффициентом расширения. Большая её часть находится в межкорпусной полости (камере) проточного сенсора. Исполнительным элементом является сильфон, который воздействует на шток клапана, регулирующего расход рабочей среды. Контрольным элементом является выносной проточный сенсор (датчик). Это сосуд (труба в трубе) с постоянным объёмом, который так-же выполняет функцию теплообменника, между рабочей средой и жидкостью термоэлемента. Сенсор (датчик) термостатической головки состоит из латунного корпуса и медной гильзы. На торцах корпуса изготовлены соединительные элементы стандарта «Евроконус», на одном конце размещена латунная накидная гайка, зафиксированная стопорным кольцом из легированной стали, на другом наружная резьба. Со стороны накидной гайки в паз установлено уплотнительное кольцо из ЭПДМ. Сильфон (гидропривод) изготовлен из бронзы и соединён с сенсором капиллярной трубкой. Термостатическая головка состоит из корпуса и регулятора, которые изготовлены из высококачественного АБС пластика. Корпус и регулятор сопряжены между собой резьбой, которая позволяет регулятору поворачиваться относительно корпуса и одновременно перемещаться в осевом направлении. Поворотом регулятора задаётся значение температуры теплоносителя, проходящего через гильзу сенсора. На регуляторе нанесена шкала значений от 20 до 60, удобная для визуального контроля установленной температуры. При повороте регулятора по часовой стрелке, он перемещается вниз, вместе с встроенным в него исполнительным элементом. Поворачивая регулятор в обратном направлении, они опускаются вниз. Во внутренней полости термостатической головки размещены сильфон, демпфер и нажимной стакан. В полости корпуса термоголовки располагается нажимной стакан, с возможностью осевого перемещения. Нажимной стакан, предназначен для передачи усилия от сильфона на шток клапана и выполнен из прочного армированного пластика. В нажимной стакан установлен сильфон, а в торец нажимного стакана упирается шток регулирующего клапана. В полости регулятора установлен демпфер, предназначенный для предохранения термоголовки от избыточных нагрузок регулирующего клапана, которые могут возникать при гидравлических ударах в системе. Демпфер состоит из стальной пружины, зажатой между цилиндром и поршнем, которые обладают возможностью осевого перемещения относительно друг друга. В поршне и шайбе демпфера выполнены сквозные резьбовые отверстия, через которые с помощью калибровочного винта скреплены цилиндр и гильза демпфера. Материал поршня, цилиндра и шайбы демпфера - армированный пластик. Калибровочным винтом одновременно настраивается расстояние между штоком клапана и верхним положением маховика-регулятора в зависимости от типа термочувствительной среды и типа термостатического клапана (настраивается на предприятии изготовителе). На корпусе термостатической головки, через сегментно-разрезной фланец, установлена накидная гайка из латуни, для крепления термоголовки к регулирующему клапану. На термоголовке можно установить ограничения используемого диапазона с помощью перестановки металлических клипс ограничителей. Для этого на торце корпуса термоголовки радиально размещено 25 отверстий, в два из которых вставлены ограничители поворота регулятора. При поставке с завода ограничители установлены на диапазон регулировки от 20 до 60.
1. Назначение и область применения
Основное назначение - управление системами отопления «Тёплый пол».Термостатическая головка является непрерывным регулятором пропорционального действия. Выполняет автоматическое корректирование расхода жидкости через регулирующий клапан, обеспечивая поддержание её температуры, заданной пользователем. Термоголовка ТСГ ВПС-01 не требует какого-либо источника энергии. Устройство может использоваться в системах с рабочей жидкостью, не разрушающей материалы изделия, с которыми она контактирует.
2. Устройство.
ТермоСтатическая Головка с Выносным Проточным Сенсором (ТСГВПС-01) состоит из двух частей: термоголовки и выносного датчика, устанавливаемых раздельно и соединенных между собой капиллярной трубкой. ТСГ ВПС-01 работает в качестве терморегулятора в комплекте с регулирующими клапанами или с коллекторами со встроенными клапанами-регуляторами. Термоголовка устанавливается на клапан нажимного действия, с резьбой М30х1,5 для крепления термостатических головок. Выносной проточный сенсор монтируется посредством соединений типа «Евроконус» в месте, где необходимо контролировать температуру рабочей среды. Необходимая температура устанавливается на термоголовке, поворотом регулятора до совмещения нужного значения шкалы с указателем.
3. Конструкция и применяемые материалы
ТСГ ВПС Конструкция и применяемые материалы Основным контрольно-исполнительным механизмом ТСГ ВПС-01 является герметичный термоэлемент, состоящий из выносного проточного датчика и сильфона, соединённых между собой капиллярной трубкой. Межкорпусная полость сенсора, сильфон и капиллярная трубка заполнены терможидкостью, с высоким коэффициентом расширения. Большая её часть находится в межкорпусной полости (камере) проточного сенсора. Исполнительным элементом является сильфон, который воздействует на шток клапана, регулирующего расход рабочей среды. Контрольным элементом является выносной проточный сенсор (датчик). Это сосуд (труба в трубе) с постоянным объёмом, который так-же выполняет функцию теплообменника, между рабочей средой и жидкостью термоэлемента. Сенсор (датчик) термостатической головки состоит из латунного корпуса и медной гильзы. На торцах корпуса изготовлены соединительные элементы стандарта «Евроконус», на одном конце размещена латунная накидная гайка, зафиксированная стопорным кольцом из легированной стали, на другом наружная резьба. Со стороны накидной гайки в паз установлено уплотнительное кольцо из ЭПДМ. Сильфон (гидропривод) изготовлен из бронзы и соединён с сенсором капиллярной трубкой. Термостатическая головка состоит из корпуса и регулятора, которые изготовлены из высококачественного АБС пластика. Корпус и регулятор сопряжены между собой резьбой, которая позволяет регулятору поворачиваться относительно корпуса и одновременно перемещаться в осевом направлении. Поворотом регулятора задаётся значение температуры теплоносителя, проходящего через гильзу сенсора. На регуляторе нанесена шкала значений от 20 до 60, удобная для визуального контроля установленной температуры. При повороте регулятора по часовой стрелке, он перемещается вниз, вместе с встроенным в него исполнительным элементом. Поворачивая регулятор в обратном направлении, они опускаются вниз. Во внутренней полости термостатической головки размещены сильфон, демпфер и нажимной стакан. В полости корпуса термоголовки располагается нажимной стакан, с возможностью осевого перемещения. Нажимной стакан, предназначен для передачи усилия от сильфона на шток клапана и выполнен из прочного армированного пластика. В нажимной стакан установлен сильфон, а в торец нажимного стакана упирается шток регулирующего клапана. В полости регулятора установлен демпфер, предназначенный для предохранения термоголовки от избыточных нагрузок регулирующего клапана, которые могут возникать при гидравлических ударах в системе. Демпфер состоит из стальной пружины, зажатой между цилиндром и поршнем, которые обладают возможностью осевого перемещения относительно друг друга. В поршне и шайбе демпфера выполнены сквозные резьбовые отверстия, через которые с помощью калибровочного винта скреплены цилиндр и гильза демпфера. Материал поршня, цилиндра и шайбы демпфера - армированный пластик. Калибровочным винтом одновременно настраивается расстояние между штоком клапана и верхним положением маховика-регулятора в зависимости от типа термочувствительной среды и типа термостатического клапана (настраивается на предприятии изготовителе). На корпусе термостатической головки, через сегментно-разрезной фланец, установлена накидная гайка из латуни, для крепления термоголовки к регулирующему клапану. На термоголовке можно установить ограничения используемого диапазона с помощью перестановки металлических клипс ограничителей. Для этого на торце корпуса термоголовки радиально размещено 25 отверстий, в два из которых вставлены ограничители поворота регулятора. При поставке с завода ограничители установлены на диапазон регулировки от 20 до 60.
