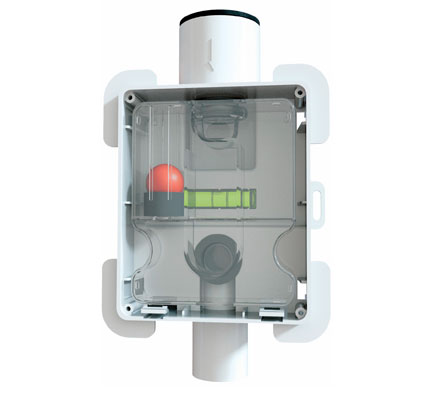

Встроенный сифон для кондиционеров TATPOLIMER ТП-138
Артикул:
101200482
Характеристики
Производитель
TATPOLIMER
2 100 ₽/шт
Много
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Описание
Сифон применяется для отвода конденсата в канализацию в системах кондиционирования. Сифон оснащен механическим запирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе.
При сливе дренажа от кондиционеров вода проходит через съемную кассету, герметично соединенную с корпусом с помощью эластичных уплотнительных прокладок. Кассета имеет гидрозатвор высотой 50 мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.
В конструкции предусмотрен выпускной патрубок DN 32 и длинной 47 мм.
Технические характеристики
- Пропускная способность – 540 л/ч (0.15 л/с);
- Рабочий диапазон температуры стоков – от 0 до 100°С;
- Присоединительный размер – DN32/DN20/DN16;
- Высота гидрозатвора — 50 мм;
- Масса – 0,25 кг.
Основные размеры приведены на рис. 1.
Рис. 1
Состав изделия и комплектность
Настоящая воронка состоит из следующих деталей (см. рис. 1):
- Корпус сифона — 1 шт;
- Съемная кассета с гидрозатвором и механическим запахозапирающим устройством;
- Декоративная крышка с пружинными зажимами.
Партия встроенных сифонов, поставляемая в один адрес, комплектуется техническим паспортом.
Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.
Указания по монтажу
Монтаж сифона должен осуществляться при температуре окружающей среды не ниже +5 °С.
Корпус сифона монтируется в углублении стены. Расстояние по вертикали от выпускного патрубка кондиционера до сифона ТП-138 должно быть не менее 0,2 м и не более 3,5 м.
Выпускной патрубок кондиционера должен иметь постоянный уклон не менее 2%.
К входному и выпускному патрубку подсоединяются трубопроводы.
Перед заделкой трубопроводов провести гидравлические испытания в соответствии с разделом 7.5 СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». После проведения испытания и завершения отделки стены строительная заглушка отрезается вровень к поверхности стены и сифон закрывается декоративной крышкой.
Техническое обслуживание
- Не допускается использовать агрессивные вещества.
- Не допускать попадания инородных тел.
- После простоя более 3 месяца и по мере необходимости промывать сифон и внутренние детали чистой водой до исчезновения постороннего налёта, запаха и загрязнений.
- При засоре сифона, необходимо разобрать сифон, промыть корпус и внутренние детали чистой водой.
- Снять декоративную крышку.
- Вынуть из корпуса сифона кассету с гидрозатвором и механическим запахозапирающим устройством. При этом вода в гидрозатворе остается внутри кассеты.
- Промыть кассету или, при сильном загрязнении, заменить её.
- Установить декоративную крышку.
Условия хранения и транспортировки
- В соответствии с ГОСТ 19433 сифоны не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
- Во избежание повреждения сифонов их следует укладывать на ровную поверхность, без острых выступов и неровностей. Сбрасывание изделий с транспортных средств не допускается.
- Коробки с изделием следует перевозить крытыми транспортными средствами любого вида согласно правилам перевозки грузов, действующих на каждом виде транспорта.
- Условия транспортирования и хранения сифона в части воздействия климатических факторов должны соответствовать условию хранения 2 (С) по ГОСТ 15150.
- Сифон необходимо хранить в неотапливаемых складских помещениях при условиях, исключающих вероятность механических повреждений, или в отапливаемых складах не ближе 1 м от отопительных приборов.
- При хранении сифоны должны быть защищены от воздействия прямых солнечных лучей.
